Как подключить электромагнитный клапан: питание, разъём и схема управления

Подключение электромагнитного клапана начинается с маркировки катушки и электрической схемы. Нужно выяснить, какое питание требуется клапану, куда его подавать и какое устройство будет включать цепь. Два похожих клапана могут работать от разного напряжения, а одинаковые снаружи штекеры могут содержать разные электронные компоненты. Поэтому подбирать подключение только по фотографии или числу контактов нельзя. Ниже разобраны обычные электромагнитные клапаны с включением и отключением катушки. Материал поможет прочитать документацию, проверить комплект оборудования и поставить задачу электрику. Для импульсных, пропорциональных и специальных исполнений нужна отдельная схема производителя. Монтаж электрической части выполняет квалифицированный специалист при снятом напряжении, с исключением случайного включения и проверкой отсутствия напряжения. Если работы требуют разборки клапана или трубопровода, участок также изолируют и освобождают от давления.

Что проверить перед подключением электромагнитного клапана

Сначала запишите обозначения трёх деталей: самого клапана, установленной катушки и кабельного разъёма. Паспорт корпуса описывает рабочую среду, давление и присоединение, но для электрического подключения нужны сведения о конкретной катушке. В одной серии могут встречаться разные варианты питания. Если катушку уже меняли, общая карточка клапана в каталоге не подтверждает характеристики установленного исполнения. В документации найдите электрическую схему, назначение выводов, допустимые параметры питания и требования к кабелю. Сопоставьте обозначения в документе с маркировкой деталей. Если схема относится к другому разъёму или номер исполнения не совпадает, подключение нужно уточнить у поставщика. Особенно это важно при замене штекера: подходящий по размеру корпус ещё не означает, что его внутренние компоненты совместимы с катушкой.

Какие данные выписать из паспорта

Параметр	Что выяснить	Для чего нужен
Напряжение и род тока	Номинал питания, AC или DC, допустимые отклонения	Выбор источника питания
Частота	Для AC: разрешённая частота сети	Проверка совместимости катушки
Потребление	Ток, мощность, пусковое и удерживающее потребление, если указаны	Подбор питания и коммутационного аппарата
Режим работы	Допустимая длительность включения и ограничения по переключениям	Проверка алгоритма управления
Электрическое присоединение	Тип разъёма, назначение контактов, полярность	Подключение проводников
Условия монтажа	Кабель, уплотнения, температура и защита оболочки	Сборка соединения для реальных условий эксплуатации

Полезно сразу записать, что должно происходить при исчезновении питания. У обычного нормально закрытого клапана снятие напряжения предполагает переход в закрытое состояние, у нормально открытого — в открытое, при соблюдении условий работы изделия. Однако правильное электрическое подключение само по себе не подтверждает герметичность и выполнение функции аварийного отключения всей установки. Эти требования проверяют отдельно по проекту и назначению оборудования.

Как выбрать питание: 12, 24 или 220 В

Обозначение 24 V DC означает питание постоянным током, а 24 V AC относится к переменному току. Совпадение числа 24 не делает такие катушки взаимозаменяемыми. Аналогично, при подключении электромагнитного клапана к сети, которую обычно называют «220 В», нужно проверить точный номинал и допустимый диапазон установленной катушки. Нельзя самостоятельно распространять допуск одной модели на другую. Различия в работе катушек подробно разобраны в статье об AC и DC в электромагнитных клапанах. Для подключения достаточно зафиксировать практическое правило: источник питания должен соответствовать маркировке и документации. Для AC дополнительно проверяют частоту. Для DC выясняют требования к полярности и качеству питания, особенно если катушка работает вместе с электронным модулем.

Почему блок питания выбирают с учётом нагрузки

Источник должен обеспечивать нужное напряжение непосредственно на нагрузке во всех предусмотренных режимах. Если от одного блока питаются несколько клапанов, учитывают их возможное одновременное включение и остальные потребители. Имеют значение также длина кабеля, падение напряжения в проводах и поведение блока при перегрузке. Ситуация, когда один клапан работает, а при включении ещё двух напряжение падает, указывает на необходимость проверки всей цепи питания. Для простой DC-катушки без встроенной электроники установившийся ток можно ориентировочно оценить как I = P / U. Например, условная катушка 24 В мощностью 12 Вт потребляет около 0,5 А при соответствующих условиях. Это учебный пример, а не характеристика изделия NEWKEY и не готовый расчёт блока питания. Для окончательного выбора используют паспортные данные. Для AC-катушки деление мощности в ваттах на напряжение не даёт надёжной оценки пускового тока; нужны указанные производителем ток или полная мощность в ВА.

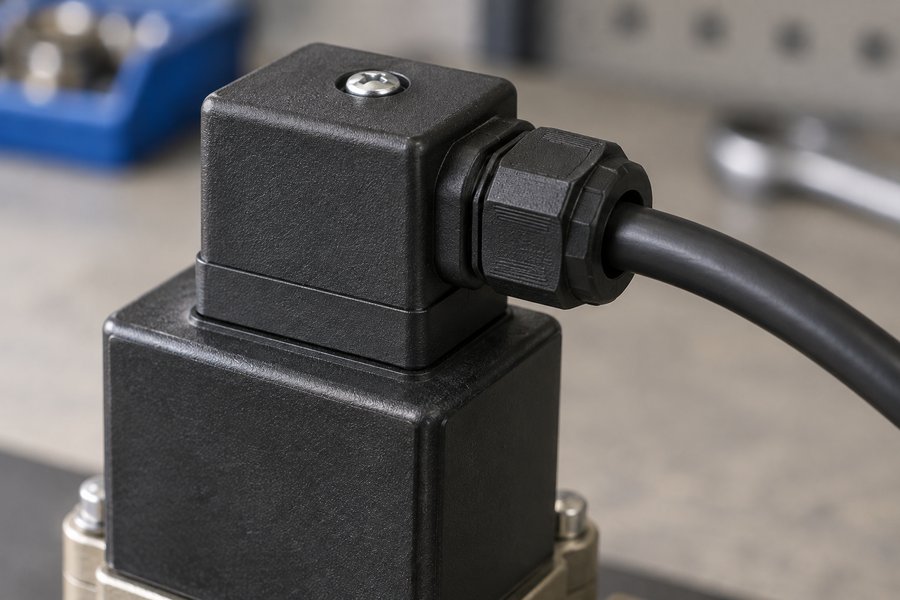

Как разобраться с контактами разъёма

На клапанах встречаются съёмные прямоугольные разъёмы, заводские кабельные выводы и другие способы подключения. Даже внутри одного семейства разъёмов бывают исполнения с разным числом контактов и электронной начинкой. Поэтому правило «первый контакт всегда плюс, второй всегда минус» применять ко всем электромагнитным клапанам нельзя. Номер контакта имеет смысл только вместе со схемой конкретного изделия. При чтении рисунка проверьте, с какой стороны показан разъём: со стороны соединения или со стороны присоединения проводов. Иначе расположение контактов легко прочитать зеркально. Ориентируйтесь на обозначения на контактной вставке и в документации, а не на положение «слева» или «справа». Поворот корпуса штекера при сборке также делает бытовые описания расположения проводов ненадёжными.

Защитный проводник PE и рабочие выводы

Контакт защитного заземления имеет отдельное назначение. PE нельзя использовать вместо нейтрали N или обратного проводника цепи постоянного тока. Если конструкцией предусмотрено присоединение PE, его выполняют согласно схеме изделия и требованиям электроустановки. Отсутствие видимого контакта PE тоже не позволяет делать выводы на глаз: нужно установить класс защиты и предусмотренный производителем способ подключения. Цвет проводника помогает ориентироваться в правильно выполненной проводке, но не заменяет проверку назначения жил. Особенно это касается оборудования после ремонта, неизвестных переходников и кабелей с заменёнными концами. Перед соединением полезно составить простую ведомость: обозначение клеммы шкафа, номер жилы, контакт клапана, функция. Такая запись позволяет проверить цепь целиком и облегчает последующее обслуживание.

Нужна ли полярность при подключении катушки

У простой неполяризованной обмотки постоянного тока без встроенных компонентов перестановка питающих проводов обычно не меняет срабатывание. Но это свойство обмотки нельзя автоматически переносить на клапан в сборе. В разъёме могут находиться светодиод, защитный диод или выпрямитель. В таком случае подключение определяет схема всего комплекта. Если указаны «+» и «−», их необходимо соблюдать. Разъём с индикатором также должен соответствовать напряжению цепи. Нельзя взять любой штекер со светодиодом только потому, что он подходит к катушке. Отдельно проверяют номинал, допустимый род тока и наличие защитных компонентов. Наличие выпрямителя не даёт общего разрешения питать любую DC-катушку от AC: такое сочетание должно быть предусмотрено производителем, с подходящими электрическими параметрами.

Что показывает светодиод

Светящийся индикатор сообщает о состоянии своей электрической цепи. Он не измеряет перемещение сердечника, открытие основного прохода или расход среды. Поэтому фраза «лампочка горит, значит клапан открыт» технически неверна. После подключения нужно проверить электрическую команду и фактическое действие клапана отдельно. Если требуется подтверждение положения или потока для автоматики, его получают от предусмотренного датчика, а не от лампы в штекере.

Подключение электромагнитного клапана через реле

Сухой контакт представляет собой контактную пару, на которой само управляющее устройство не формирует напряжение питания нагрузки. При срабатывании реле эта пара замыкается или размыкается. Чтобы катушка получила питание, в цепи должен быть соответствующий источник. Поэтому надпись «релейный выход» на контроллере ещё не означает, что с выхода можно сразу получить нужные клапану 24 В. Реле позволяет разделить управление его катушкой и коммутацию питания клапана. Например, контроллер может управлять катушкой промежуточного реле, а контакты этого реле включают цепь клапана. При этом отдельно подбирают напряжение катушки самого реле и допустимую нагрузку его контактов. Обозначение «реле 24 В» часто относится именно к его катушке и ничего не говорит о том, какой электромагнитный клапан разрешено подключать к контактной группе.

Пример логики для клапана 24 В DC

Рассмотрим условный обычный клапан, рассчитанный на постоянное питание 24 В DC во время включения. В одном из вариантов управления положительная линия источника проходит через защиту цепи и нормально разомкнутый контакт реле, затем поступает к предусмотренному схемой питающему выводу клапана. Второй рабочий вывод соединяется с обратной линией источника. При замыкании контакта цепь получает питание. PE, если требуется, выполняется отдельным защитным проводником. Подавитель перенапряжения выбирают по документации катушки и коммутирующего устройства. Это описание принципа работы, без номеров клемм и монтажной распиновки. Для реального узла нужны схема установленного разъёма, расчёт проводников и защиты, а также документация на реле. Устройства с импульсным управлением или встроенным драйвером могут иметь другую логику. Переносить на них этот пример без проверки нельзя.

Как проверить пригодность контактов реле

Катушка относится к индуктивным нагрузкам. У реле допустимые параметры коммутации для такой нагрузки могут отличаться от параметров для нагревателя или другого активного потребителя. В паспорте проверяют род тока, напряжение, ток включения и отключения, допустимую частоту переключений и ресурс при соответствующей нагрузке. Крупная надпись с максимальным током на корпусе не заменяет эти данные. Номиналы AC и DC тоже нельзя считать одинаковыми. Контакт, подходящий для определённой нагрузки переменного тока, не получает автоматически такое же разрешение для постоянного. При выборе учитывают и защиту от выбросов напряжения. Если промежуточное реле установлено ради защиты выхода контроллера, его собственная катушка также должна быть совместима с этим выходом и иметь предусмотренное подавление перенапряжения.

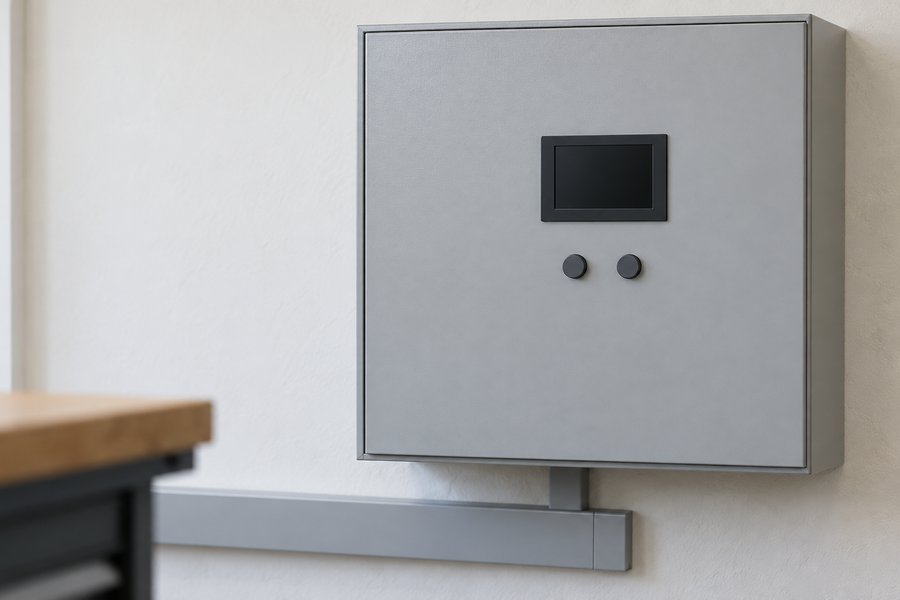

Можно ли подключить клапан прямо к контроллеру

Ответ зависит от типа выходного модуля. Релейный выход рассматривают по характеристикам контактов. Для транзисторного выхода проверяют допустимое напряжение, ток одного канала, ограничения группы каналов и условия работы с индуктивной нагрузкой. Если ток катушки укладывается в предел одного канала, это ещё не подтверждает возможность одновременно включить все подключённые клапаны: общий предел группы может быть ниже суммы пределов отдельных выходов. Для выходов постоянного тока дополнительно выясняют, какая линия коммутируется. Выход источникового типа подаёт положительный потенциал к нагрузке; выход стокового типа замыкает её цепь в сторону общего отрицательного проводника. Обозначения PNP и NPN помогают различить эти варианты, но конкретное соединение всегда берут из документации модуля. Нельзя объединять произвольные общие клеммы разных источников без предусмотренной схемы.

Когда нужен промежуточный аппарат

Промежуточное реле или подходящий электронный драйвер нужны, когда прямое подключение не соответствует характеристикам выхода либо такой способ выбран проектом. Это может быть различие напряжений, недостаточная коммутационная способность или необходимость определённого разделения цепей. Само по себе добавление реле не исправляет неправильный выбор катушки, блока питания или защитных компонентов. Отдельной проверки требуют ток утечки выключенного выхода и диагностические импульсы контроллера. Чувствительный исполнительный элемент может реагировать на них иначе, чем ожидается. Для таких случаев используют рекомендации производителя выходного модуля и клапана. Подключать параллельно несколько выходов ради увеличения тока можно только при прямом разрешении изготовителя и по его схеме.

Защита при отключении катушки

При размыкании цепи катушка стремится сохранить ток, из-за чего возникает выброс напряжения. Он способен увеличивать износ контактов и повреждать электронный выход. Способ подавления выбирают вместе с коммутирующим устройством. Сначала выясняют, какие компоненты уже есть в катушке, штекере и выходном модуле. Затем проверяют, нужна ли дополнительная внешняя защита и какая именно. Для DC применяют, в частности, обратный диод, включённый параллельно катушке так, чтобы при нормальном питании он был закрыт. Ошибка полярности такого диода может привести к короткому замыканию цепи питания. Обычный обратный диод нельзя переносить в цепь AC. Для переменного тока используют совместимые решения, например RC-цепь или варистор, если они предусмотрены документацией и правильно подобраны.

Почему защита может влиять на время отключения

Обратный диод замедляет спад тока в DC-катушке, поэтому отпускание электромагнита может происходить позже. Для узла с требованиями ко времени перекрытия это существенно. Выбирая подавитель, проверяют и допустимое перенапряжение для выхода, и фактическое время действия клапана. Универсальный совет «поставьте любой диод» здесь не подходит. Характеристики защитной цепи должны соответствовать задаче и документации оборудования.

Как собрать кабельный разъём

Для разъёма выбирают кабель подходящего наружного диаметра, сечения и температурного исполнения. Эти параметры решают разные задачи: сечение связано с электрической нагрузкой и падением напряжения, наружный диаметр нужен для работы уплотнения ввода, а температурная стойкость учитывает условия рядом с клапаном. Нельзя назначить один кабель для всех электромагнитных клапанов только по напряжению 24 или 220 В. Жилы подготавливают по требованиям клеммы. Длину зачистки, допустимость наконечников и момент затяжки берут из инструкции разъёма. В зажиме не должно оставаться свободных проволок, а изоляция не должна попадать под контактную поверхность вместо проводника. После присоединения проверяют фиксацию жил и отсутствие натяжения, которое передаётся на клеммы при укладке кабеля.

Уплотнение, ввод и закрытие корпуса

Перед сборкой осматривают прокладку между штекером и ответной частью. Она должна быть подходящей, целой и установленной без перекоса. Кабельный ввод уплотняет оболочку кабеля в пределах своего рабочего диапазона. Слишком тонкий кабель, отсутствующая прокладка или неплотно установленная крышка могут лишить соединение предусмотренной защиты от внешних воздействий. Степень IP относится к определённому исполнению и условиям сборки. Маркировка на отдельной детали не подтверждает такую же защиту произвольно собранного соединения. Кабель прокладывают без чрезмерного изгиба у ввода и закрепляют так, чтобы его масса не нагружала разъём. Нельзя компенсировать неподходящее уплотнение случайной обмоткой или затяжкой с чрезмерным усилием.

Что проверить перед первым включением

До подачи питания сверяют соединения со схемой, проверяют защиту цепи, назначение проводников, сборку разъёма и установку катушки. Проверять катушку включением в снятом состоянии не следует: производители предусматривают её работу на соответствующем электромагнитном узле, а для некоторых исполнений включение без него приводит к перегреву. Испытания сопротивления изоляции также нельзя проводить произвольным напряжением через подключённую электронику. При вводе в работу специалист проверяет питание на нагрузке и выполнение команды. Измерение на выходе блока питания без подключённого клапана не показывает, что происходит в конце длинного кабеля под нагрузкой. Если предусмотрено одновременное включение нескольких устройств, проверяют именно этот режим. После этого проверяют снятие команды и ожидаемое состояние клапана при исчезновении питания.

Электрическое включение и движение среды

Щелчок электромагнита ещё не означает, что через клапан идёт нужный расход. В частности, для некоторых конструкций требуется определённый перепад давления. Имеют значение также направление потока, чистота внутренних каналов и условия применения. Если питание соответствует паспорту, но клапан не выполняет свою функцию, дальнейшую проверку проводят по отдельному материалу о причинах, по которым электромагнитный клапан не открывается.

Типичные ошибки подключения

Ошибка	Что упущено	Как исправить подход
Ориентируются только на число в вольтах	Род тока, частота, допустимый диапазон	Сопоставить полную маркировку с источником питания
Копируют распиновку похожего клапана	Исполнение разъёма и его внутренняя схема	Использовать документ на установленный комплект
Ждут напряжение от сухого контакта	Внешний источник питания нагрузки	Проверить полную цепь от источника до катушки
Выбирают реле по максимальному току на корпусе	Допустимая индуктивная нагрузка и условия коммутации	Проверить паспортные характеристики контактов
Считают светодиод подтверждением открытия	Отсутствие обратной связи о механическом состоянии	Проверить действие клапана предусмотренным способом
Подключают любой штекер подходящего размера	Номинал и полярность встроенных компонентов	Сверить электрическое исполнение разъёма
Оставляют разъём без штатного уплотнения	Условия защиты соединения	Собрать разъём с подходящими деталями по инструкции

Какие сведения передать для подбора и подключения

Для проверки комплекта подготовьте фотографии маркировки клапана, катушки и разъёма, электрическую схему, параметры источника питания и обозначение управляющего устройства. Дополнительно укажите длину кабеля, число одновременно работающих клапанов, длительность включения и условия установки. Если неисправность появляется только при определённой команде или нагрузке, опишите этот режим отдельно. Такой набор данных позволяет обсуждать конкретную цепь и исключает подбор по внешнему сходству.

В каталоге NEWKEY представлены латунные электромагнитные клапаны. При подборе следует согласовать рабочую среду, давление, пропускную способность и электрическое исполнение. Перед монтажом нужно получить документацию именно на выбранную комплектацию: катушку, разъём и клапан. По ней определяют питание, назначение выводов и условия управления, после чего проверяют собранный узел в предусмотренных рабочих режимах.
