Почему электромагнитный клапан не открывается: причины и порядок проверки

Электромагнитный клапан может не открываться из-за отсутствия питания, неподходящей катушки, давления вне рабочего диапазона или заедания внутренних деталей. У пилотных моделей добавляется зависимость от перепада между входом и выходом. Поэтому сначала проверяют исполнение и условия работы, затем электрическую цепь и гидравлическую часть. Щелчок при включении ещё не доказывает, что основной проход открыт, а отсутствие расхода само по себе не подтверждает поломку. Материал поможет собрать признаки неисправности и понять последовательность диагностики; разборку и электрические измерения выполняет подготовленный специалист.

С чего начать проверку электромагнитного клапана

У нормально закрытого исполнения NC, или НЗ, проход закрыт без питания. Команда на открытие предполагает подачу предусмотренного напряжения. У нормально открытого NO, или НО, логика обратная: включение катушки должно закрывать проход. Если перепутать эти варианты при замене, исправное изделие будет вести себя не так, как ожидает оператор. Сверяют обозначение на корпусе, артикул и электрическую схему, а не только похожий внешний вид. Отдельный случай возникает, когда на экране установки отображается команда «Открыть», но разрешение на включение не выдано. Контроллер может удерживать выход отключённым из-за состояния другого оборудования. Надпись на панели показывает логику программы, а фактическое питание на катушке нужно подтвердить измерением. Обходить блокировку перемычкой ради проверки нельзя: сначала выясняют, какое условие не выполнено и почему оно предусмотрено в этой системе.

Записать обстоятельства отказа

Для нового узла важны правильность подбора и монтажа. Если клапан перестал работать после нескольких месяцев эксплуатации, проверяют также изменения среды, загрязнение и состояние деталей. Полезно зафиксировать, появился ли отказ сразу после замены катушки, промывки, ремонта трубопровода или изменения настроек насоса. Такая история не устанавливает причину автоматически, но помогает выбрать первую проверку и не менять исправные компоненты по очереди. До вмешательства записывают модель, напряжение, тип тока, рабочую среду и наблюдаемый симптом. Затем разделяют два случая: переключение не слышно либо щелчок есть, но ожидаемого расхода нет. Звук используют лишь как дополнительный признак. На шумной площадке его можно не услышать, а у разных конструкций громкость срабатывания различается. Окончательный вывод делают по совокупности измерений и проверки механики.

Быстрая таблица причин и проверок

Что наблюдается	Возможное объяснение	Что проверить
Нет щелчка и подтверждённого питания	Команда не дошла до катушки	Разрешения управления, выход, кабель и соединения
Питание есть, переключения нет	Неподходящие электрические параметры, повреждение обмотки или заедание	Маркировку, напряжение при включении, состояние катушки и якоря
Щелчок есть, поток отсутствует	Пилот переключился, основной проход не открылся; либо перекрыта другая часть линии	Давления по обе стороны, схему трубопровода, внутренние каналы
Открывается только иногда	Меняются питание, перепад или условия перемещения деталей	Показания именно в момент отказа и исправного срабатывания
Поток есть, но меньше ожидаемого	Ограничение в линии, неполное открытие либо недостаточная пропускная способность	Расход, потери на фильтре и арматуре, расчёт подбора
Отказ появился после обслуживания	Ошибка сборки, подключения или замены компонентов	Состав ремонтного комплекта, расположение деталей и схему питания

Таблица задаёт направления поиска. Один и тот же внешний признак может иметь несколько причин. Например, исправная катушка не устранит недостаточный перепад у зависимой от него конструкции, а чистка мембраны не восстановит оборванную цепь. Перед заменой нужно получить хотя бы одно измерение или наблюдение, которое подтверждает выбранную версию.

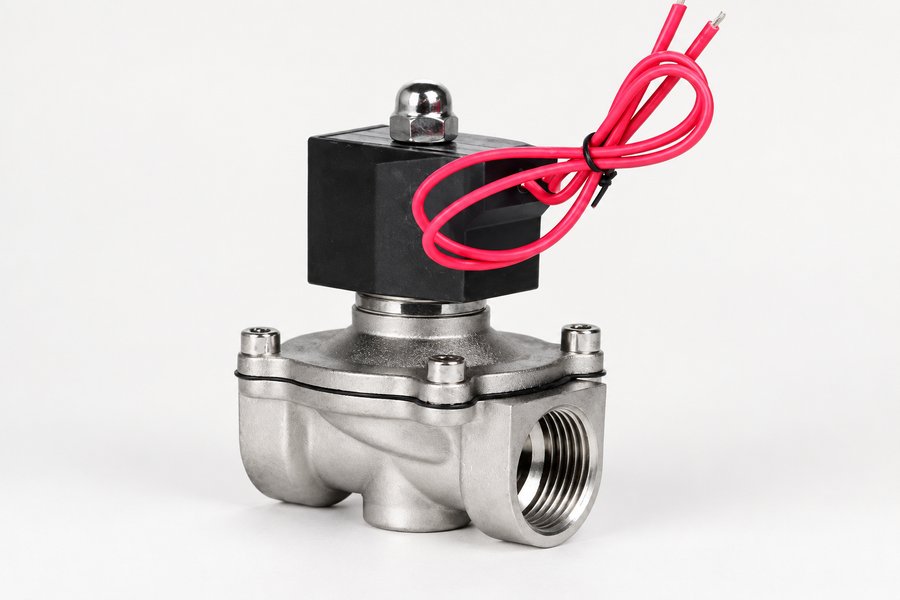

Питание подано, но клапан не срабатывает

Номинальные 24 или 220 В на источнике ещё не означают, что такое же напряжение приходит к нагрузке. Плохой контакт, повреждённый провод или недостаточная нагрузочная способность выхода могут проявиться только при включении. Поэтому электрик измеряет напряжение непосредственно на подключённой катушке в момент команды и сопоставляет результат с допуском производителя. Проверка снятого разъёма без нагрузки может не выявить просадку. Если клапан включается через промежуточное реле, проверяют всю цепь от управляющего выхода до соленоида. При этом не нужно заранее объявлять виновным контроллер или блок питания. Сначала устанавливают, в какой точке появляются потери либо пропадает сигнал. Индикатор на разъёме тоже не заменяет измерение: он не подтверждает исправность обмотки и достаточное усилие электромагнита.

Одинаковые вольты не делают катушки одинаковыми

При замене сверяют AC или DC, частоту для переменного тока, мощность и совместимость с конкретным клапаном. Обозначение 24 V без остальных данных недостаточно для заказа. Посадочный размер также не гарантирует, что новая деталь обеспечит нужное переключение. Внешне подходящая катушка может относиться к другой серии или работать с иным магнитопроводом. Различия питания подробно рассмотрены в статье об AC и DC в электромагнитных клапанах. У разъёмов со встроенной электроникой учитывают схему подключения. В частности, полярность может иметь значение при наличии диода или других электронных компонентов. Переставлять провода наугад и подавать повышенное напряжение для более сильного срабатывания нельзя. Проверка должна воспроизводить предусмотренное питание, а не создавать режим, в котором изделие случайно один раз откроется.

Что показывает измерение сопротивления

Обмотку проверяют при отключённом питании, исключив влияние подключённой внешней цепи. У обычной катушки обрыв может указывать на повреждение проводника, но численное значение сопротивления оценивают по данным именно этого исполнения и с учётом температуры. Универсальной нормы в омах для всех клапанов на 24 В или всех моделей на 220 В нет. У катушек со встроенной электроникой обычная прозвонка может быть неинформативна. Конечное сопротивление не доказывает полной исправности. Такая проверка не подтверждает ход якоря, состояние мембраны и соответствие давления. Кроме того, простой мультиметр не позволяет надёжно исключить все повреждения изоляции и межвитковые замыкания. Нельзя ставить диагноз по одному звуковому сигналу прибора. Метод дальнейших испытаний выбирают по документации, особенно если внутри установлен выпрямитель или схема снижения мощности.

Клапан щёлкает, но не пропускает воду или воздух

Отсутствие потока после подачи команды не обязательно связано с запорным элементом. До клапана может быть закрыт ручной кран, забит фильтр или отсутствовать подача. После него встречаются перекрытая арматура, засорённый участок либо ёмкость, давление в которой уже сравнялось с подающей линией. Проверяют технологическую схему и показания приборов, а не ослабляют резьбовое соединение, чтобы увидеть, пойдёт ли вода. Открытый клапан сам не создаёт напор. Если движущая разность давлений отсутствует, устойчивого расхода через него не будет. Это особенно важно при проверке между двумя заполненными и одинаково нагруженными участками. Нулевой расход в таких условиях нельзя использовать как единственное доказательство закрытого положения. Требуется предусмотренная процедура испытания с известными давлениями и контролем потока.

В пилотной конструкции щёлкнуть может только управляющая часть

У распространённого мембранного клапана непрямого действия электромагнит переключает небольшой пилотный канал. Основной проход открывается благодаря изменению давления в управляющей полости. Поэтому движение якоря и подъём мембраны представляют собой разные этапы. Если условия для второго этапа не выполнены, слышимый щелчок может сопровождаться отсутствием расхода или неполным открытием. Однако требование к перепаду нельзя назначать по слову «мембранный». Существуют конструкции с механической связью якоря и мембраны, а также специальные варианты для работы без минимального перепада. Даже в пределах одной серии условия начала движения и полного открытия могут различаться. Нужен паспорт полного артикула с указанием среды и исполнения. Общую классификацию можно посмотреть в материале о прямом и пилотном действии; конкретные пределы всегда проверяют отдельно.

Как давление мешает открытию

Перепад на клапане рассчитывают как разность давлений перед ним и после него: Δp = p₁ − p₂. Измерения должны относиться к одному режиму, одинаковым единицам и одной системе отсчёта. Значение на манометре возле насоса не всегда совпадает с давлением непосредственно перед проверяемым узлом. Между ними могут находиться фильтр, регулятор и длинный участок трубы, на которых возникают потери. Условный пример: перед клапаном 3 бар, после него 2,9 бар. Разность составляет 0,1 бар. Если документация выбранного исполнения требует минимум 0,3 бар, входных 3 бар недостаточно для подтверждения пригодности режима. Эти числа приведены только для объяснения расчёта и не являются характеристиками клапанов NEWKEY. Нельзя автоматически повышать настройку насоса: сначала проверяют допустимые условия всего участка и правильность выбора арматуры.

Слишком большой перепад тоже может быть причиной

У электромагнита ограничено усилие. Для некоторых конструкций при чрезмерной разности давлений запорный элемент или пилотный узел не поднимается, хотя катушка исправна. Поэтому проверяют не только нижний, но и верхний предел рабочего перепада. У прямого действия отсутствие требования к минимальной разности не означает способности открываться при любом давлении. Диапазон относится к определённому сочетанию проходного отверстия, катушки и рабочего исполнения. Обозначение PN на корпусе само по себе не сообщает все условия переключения. Допустимая нагрузка на корпус и способность электромагнитного механизма открыть проход связаны с разными ограничениями. При подборе замены запрашивают рабочий диапазон давления и, если он выделен отдельно, максимальный перепад срабатывания. Сравнение только по DN и PN может привести к установке изделия, которое присоединится к трубе, но не выполнит команду.

Показания нужны и при пуске, и после открытия

Если проблема возникает через раз, полезно сопоставить давления в момент отказа и при успешном включении. В системе могут переключаться соседние потребители, меняться противодавление или состояние фильтра. Одно измерение после остановки установки не описывает этот процесс. В протоколе фиксируют, когда сняты показания: до команды, во время перехода или при установившемся расходе. При небольшом перепаде учитывают точность приборов: разность двух близких показаний может быть сопоставима с их погрешностью.

Загрязнение, мембрана и ошибки монтажа

Частицы могут мешать движению якоря, попадать на уплотняющую поверхность или перекрывать управляющий канал. Результат зависит от места засорения и внутренней схемы: клапан способен перестать открываться, медленно переключаться или, наоборот, не закрываться. Поэтому объяснение «забилась мембрана» слишком расплывчато. При обслуживании устанавливают, какой проход перекрыт и какие детали потеряли подвижность. Разборку выполняют после отключения электропитания, изоляции участка и безопасного снятия давления с обеих сторон. Остаточная среда может сохраняться в полостях, а горячие детали требуют охлаждения. Очистку проводят способом, разрешённым для материалов клапана. Нельзя рассверливать малые отверстия, растягивать пружину или шлифовать якорь ради свободного хода: изменение геометрии меняет работу узла. Если производитель не предусматривает ремонт на месте, изделие передают в сервис или заменяют.

Повреждение уплотнения не исправляется более мощной катушкой

Мембрана и другие эластомерные детали должны соответствовать среде и температуре. Разбухание, потеря гибкости и механическое повреждение могут нарушить движение или герметичность. Оценивать совместимость только по материалу корпуса нельзя: нержавеющая сталь не определяет стойкость установленного уплотнения. Для ремонтного комплекта нужны точная серия, размер и предусмотренный материал. Похожая по диаметру мембрана может иметь другое расположение отверстий и иной профиль. После ремонта проверяют последовательность сборки по чертежу изготовителя. Не следует переносить расположение пружины или ориентацию мембраны с другого похожего клапана. Если неисправность возникла сразу после обслуживания, сверка комплекта и сборки обычно информативнее покупки следующей катушки. После восстановления проверяют как открытие, так и закрытие, а также отсутствие наружной утечки по предусмотренной процедуре.

Направление потока и положение корпуса

При монтаже сверяют стрелку на корпусе с направлением подачи. Клапан, рассчитанный на поток в одну сторону, нельзя считать двунаправленным только потому, что его присоединения одинаковы. Обратная установка меняет действие давления на внутренние элементы и способна нарушить переключение или герметичность. Монтажное положение также выбирают по инструкции: допустимость горизонтального расположения катушки у одной модели не распространяется на остальные. При затяжке резьбового корпуса используют предусмотренные грани. Катушка и направляющая якоря не служат рычагом. Проверяют, не появились ли повреждения после монтажа и не попали ли внутрь остатки уплотнительного материала. Если отказ последовал за ремонтом линии, состояние входного фильтра и чистота трубопровода заслуживают отдельного внимания. Размер ячейки выбирают по требованиям к конкретному клапану и рабочей среде.

Почему клапан работает на холодную, а потом перестаёт

Такой симптом требует сопоставления температуры, режима включения, питания и давления. Нагрев может совпасть с изменением нагрузки установки, поэтому нельзя сразу обвинять катушку. Проверяют допустимую продолжительность включения и температурные пределы, затем сравнивают электрические параметры в холодном и установившемся режиме. Если изделие рассчитано на кратковременную работу, длительная подача питания не становится допустимой из-за того, что первые несколько минут всё работает нормально. Сам по себе тёплый корпус соленоида не доказывает неисправности: электрическая энергия частично переходит в тепло. Оценка рукой ненадёжна и может закончиться ожогом. При выраженном гуле, запахе перегретой изоляции или нестабильном переключении работу прекращают и выясняют причину. В частности, застрявший якорь в некоторых AC-конструкциях способен вызвать перегрев. Повторять включения до появления щелчка в такой ситуации нельзя.

Что нельзя считать полноценной проверкой

Поднесённый магнитный индикатор подтверждает наличие поля в точке измерения, но не полный ход механизма. Щелчок не показывает положение основной мембраны, а загоревшийся светодиод не удостоверяет качество питания. Проверка без давления на столе также не воспроизводит работу в трубопроводе. Исполнение, которому нужен перепад, может не открыть основной проход вне подходящих условий и при этом оставаться исправным. Не подают питание на снятую катушку без предусмотренного магнитопровода, если изготовитель прямо не разрешает такую процедуру. Не заменяют диагностику ударами по корпусу и не используют случайный постоянный магнит для обхода штатного управления. Задача проверки состоит в подтверждении работоспособности в разрешённых режимах. Если открытие получается только после внешнего воздействия или при повышенном напряжении, причина отказа не устранена.

Какие данные передать для подбора или ремонта

Полезная заявка описывает условия и измерения. Вместо одного сообщения «электромагнитный клапан не работает» приложите фотографию шильдика, полный артикул и короткую историю отказа. Укажите, поступает ли команда, слышно ли переключение, появляется ли хотя бы небольшой расход. Если измерений пока нет, так и напишите: предположение о наличии питания не должно выглядеть как подтверждённое значение.

Модель, DN, присоединение, нормальное положение и исполнение катушки.
Среда, температура, загрязнения и недавние изменения процесса.
Давления перед клапаном и после него с указанием режима измерения.
Фактическое напряжение на подключённой катушке при команде и тип тока.
Направление монтажа, состояние фильтра и сведения о предыдущем ремонте.

Для замены в каталоге электромагнитных клапанов NEWKEY подбирают исполнение под фактические условия участка. Если причина связана с недостаточным перепадом или неподходящей средой, покупка такой же модели проблему повторит. Сначала подтверждают источник отказа, затем решают, нужен ли ремонт, восстановление питания или другой принцип работы. Такой порядок позволяет обосновать замену и проверить результат после запуска.
