Шаровые краны в паровых и энергетических системах: где они работают и что проверить перед выбором

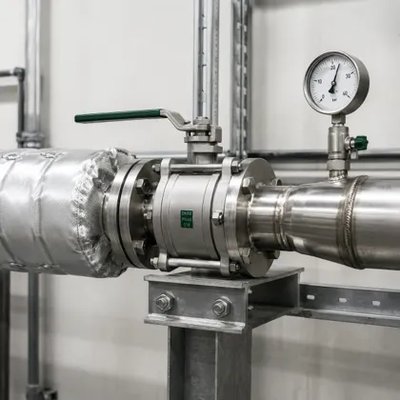

Шаровый кран обычно воспринимают как простую запорную арматуру. Повернул ручку на 90 градусов - поток открыт. Повернул обратно - поток перекрыт. Такая логика удобна в воде, воздухе, технологических линиях, инженерных системах зданий и на многих промышленных участках. Но когда речь заходит о паре, дренажах, продувках, энергетических узлах и тяжелых режимах, обычного подхода уже мало. Здесь на кран влияет не один параметр, а сразу несколько: температура, давление, перепад давления, скорость среды, конденсат, гидроудары, материал седел, проход шара, тип присоединения и работа привода.

Шаровый кран может нормально работать в таких условиях, но только если он выбран под конкретный режим. Нельзя взять любое исполнение с подходящим DN и считать, что задача закрыта. Для тяжелых участков нужно смотреть конструкцию: мягкое или металлическое седло, полный или редуцированный проход, фланцевое или приварное присоединение, ручное управление или привод, допустимое давление в барах или PN, температурный диапазон и требования производителя. Эта статья не про то, что шаровый кран подходит везде. Наоборот: разберем, где он уместен в паровых и энергетических системах, где лучше выбрать другой тип арматуры и какие ошибки чаще всего приводят к утечкам, износу или проблемам при монтаже.

Почему обычный шаровый кран не всегда подходит для пара

Большинство стандартных шаровых кранов рассчитано на работу в режиме открыто/закрыто. Внутри корпуса находится шар с отверстием, который при повороте перекрывает поток. Герметичность обычно обеспечивают седла из полимерных материалов. Такой вариант хорошо работает во многих средах: воде, воздухе, нейтральных жидкостях, части технологических растворов. Но паровые линии и энергетические узлы живут в другом режиме. Там выше температура, часто больше перепад давления, возможны конденсат, быстрые пуски, продувки, дренажные операции и короткие циклы открытия. На таких участках седла, шар и шток получают нагрузку жестче, чем в обычной системе воды.

Если мягкое седло выходит за свой рабочий диапазон по температуре или давлению, оно может потерять форму, получить повреждения или перестать обеспечивать нужную герметичность. Если поток идет через частично открытый кран, скорость среды растет, а кромки шара и седла начинают работать в тяжелом режиме. Если в системе есть конденсат и резкие перепады, добавляется риск гидроударов. Поэтому вопрос нужно ставить не так: можно ли ставить шаровый кран на пар. Правильнее спросить: какое именно исполнение подходит для этой температуры, этого давления, этой среды и этого режима работы.

Условие	Почему стандартное исполнение может не подойти
Высокая температура	Мягкие седла и уплотнения могут выйти за рабочий диапазон
Высокий перепад давления	Растет нагрузка на шар, седла, шток и привод
Пар и конденсат	Возможны эрозия, шум, гидроудары и повреждение рабочих поверхностей
Частые циклы	Важны ресурс седел и стабильный крутящий момент
Дренаж или продувка	Скорость среды может быть высокой, особенно при суженном проходе

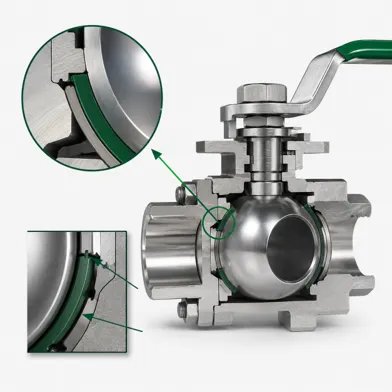

Для простого перекрытия воды подойдет один кран. Для парового дренажа или продувочной линии нужен другой подход. Здесь решает не название изделия, а его конструкция.

Как развитие технологий изменило шаровые краны для тяжелых условий

Раньше шаровый кран чаще воспринимали как удобное решение для более мягких режимов. У него было много плюсов: компактность, быстрый поворот, понятное управление, хорошая герметичность на мягких седлах. Но для очень горячих или высоконагруженных паровых участков такие седла подходили не всегда. Проблема была в паре рабочих поверхностей. Чтобы кран держал тяжелый режим, шар и седло должны точно сопрягаться. Металл по металлу требует очень аккуратной обработки, иначе будет высокий износ, большой момент поворота или утечка. На простой механике здесь далеко не уехать.

С развитием точной обработки, покрытий и контроля качества появились шаровые краны с металлическими седлами, рассчитанные на более тяжелые условия. У таких конструкций рабочие поверхности шара и седла изготавливают с высокой точностью, а покрытия помогают повысить стойкость к износу, температуре и потоку. Это не означает, что любой металлический шаровый кран автоматически подходит для пара, дренажа или продувки. Но сама технология дала возможность применять шаровую конструкцию там, где раньше чаще смотрели в сторону вентилей, задвижек или другой арматуры.

Мягкие и металлические седла: в чем разница

Седло - один из главных элементов шарового крана. Оно прижимается к шару и обеспечивает герметичность перекрытия. Если седло выбрано неправильно, материал корпуса уже не спасет ситуацию. Кран может быть из хорошей стали, но при неподходящих седлах он все равно начнет пропускать или быстро износится. Мягкие седла часто делают из PTFE и других полимерных материалов. Их плюс - хорошая герметичность, низкое трение и сравнительно небольшое усилие поворота. Для многих сред это нормальное решение. Такие седла широко применяют в воде, воздухе, нейтральных жидкостях и технологических линиях, где температура и нагрузка не выходят за пределы паспорта изделия.

У мягких материалов есть ограничения. Их нужно проверять по температуре, давлению, химической стойкости и механической нагрузке. На горячем паре, абразивной среде или при высоком перепаде давления стандартное мягкое седло может оказаться слабым местом. Металлические седла применяют там, где полимерные материалы уже не выдерживают режим. Это могут быть высокие температуры, тяжелые продувочные линии, дренажи, абразивные примеси, повышенные нагрузки на рабочие поверхности. Но металлическое седло тоже не универсально. Оно требует точной обработки, покрытия, правильного подбора привода и проверки герметичности под конкретные условия.

Тип седла	Где обычно уместен	Что проверить
Мягкое седло	Вода, воздух, многие технологические среды	Температуру, давление, химию среды, циклы
Усиленное полимерное седло	Более нагруженные режимы по сравнению с обычным PTFE	Совместимость со средой, ресурс, рабочий диапазон
Металлическое седло	Пар, высокие температуры, тяжелые дренажи, абразивные среды	Герметичность, покрытие, перепад давления, крутящий момент

Главная ошибка - выбирать только по материалу корпуса. В паровой системе важно смотреть весь узел: корпус, шар, седла, шток, уплотнения, привод и реальные условия эксплуатации.

Где шаровые краны применяют в паровых и энергетических системах

В паровых и энергетических системах шаровые краны обычно рассматривают не как универсальную замену всей арматуры, а как решение для отдельных задач. Их сильная сторона - быстрое открытие и закрытие, компактность, удобная автоматизация и понятное положение запорного элемента. Часто такие краны применяют на дренажных линиях, продувочных участках, вспомогательных линиях, отсечении отдельных узлов, обводных участках и там, где нужна работа по сигналу от системы управления. Для таких задач четвертьоборотная схема удобна: привод или оператор быстро переводит кран из открытого положения в закрытое.

Но есть граница. Обычный шаровый кран не предназначен для постоянного регулирования расхода пара. Если его держать в промежуточном положении, поток начинает проходить через ограниченное сечение, скорость возрастает, а рабочие поверхности получают повышенную нагрузку. Для регулирования нужны специальные исполнения, например V-port, сегментные краны или регулирующие клапаны.

Участок	Почему шаровый кран может быть удобен
Дренажная линия	Быстрое открытие для удаления конденсата или воды
Продувочный участок	Компактность и четкий режим открыто/закрыто
Отсечение вспомогательной линии	Быстрое перекрытие при правильном подборе
Узел с автоматикой	Простая логика работы привода на 90 градусов
Обводная линия	Удобное включение или отсечение участка, если режим подходит

Если кран ставят на ответственный паровой участок, нужно сразу уточнять, для чего он работает: постоянный поток, короткое открытие, аварийный сброс, дренаж, продувка или изоляция оборудования. Один и тот же DN в этих задачах не означает один и тот же выбор.

Почему проход шара важен не меньше DN

DN показывает номинальный размер присоединения, но не всегда говорит о фактическом проходе внутри шара. У двух кранов одного DN проход может отличаться. В одном исполнении отверстие в шаре близко к внутреннему диаметру трубы, в другом оно заметно меньше. Полнопроходной кран дает меньше сопротивления потоку. Это полезно там, где важны пропускная способность, низкие потери давления и свободный проход. Но у полнопроходного исполнения обычно выше крутящий момент, крупнее конструкция и дороже привод, если кран автоматизируют.

Редуцированный проход делает кран компактнее и снижает момент поворота. Для некоторых дренажных или продувочных операций это может быть допустимо, особенно если кран открывается кратковременно. Но сужение повышает скорость среды в проходе. Если поток идет постоянно, возрастает риск шума, эрозии, потерь давления и ускоренного износа.

Тип прохода	Что дает	Где может быть риск
Полнопроходной	Меньше сопротивление, проход ближе к трубе	Больше момент управления, выше требования к приводу
Редуцированный	Компактнее, ниже момент, проще автоматизация	Выше скорость, больше потери давления
Увеличенный проход для дренажа	Быстрее удаляет воду или конденсат	Нужно проверять место, стоимость и привод

Для паровых и энергетических систем этого нельзя пропускать. На дренажах задача часто состоит в том, чтобы быстро вывести воду или конденсат из линии. На постоянном процессе задача другая: не создавать лишнее сопротивление и не портить режим соседнего оборудования.

Если в документации указаны Kv или Cv, эти данные стоит смотреть вместе с DN. Номинальный размер показывает присоединение, а пропускная способность показывает, как кран ведет себя в потоке.

Почему шаровый кран не стоит использовать для дросселирования

У обычного шарового крана рабочие положения - открыт и закрыт. Да, физически ручку можно оставить посередине. Но это еще не делает кран регулирующим. В полуоткрытом положении шар создает локальное сужение. На воде это уже может быть проблемой при высоком перепаде давления. На паре риск выше: поток ускоряется, появляется шум, вибрация, эрозия кромок шара и седел. Если среда содержит капли конденсата или примеси, износ может идти быстрее. Еще одна проблема - непредсказуемость регулирования. Небольшой поворот ручки или привода может сильно менять проходное сечение. В результате расход регулируется грубо, а кран работает в режиме, для которого его стандартная конструкция не рассчитана.

Задача	Что лучше рассматривать
Полностью открыть или закрыть поток	Запорный шаровый кран
Быстро открыть дренаж	Шаровый кран подходящего исполнения
Постоянно регулировать расход	Регулирующий клапан или специальный шаровый кран
Работать в промежуточном положении	Нужна отдельная проверка конструкции

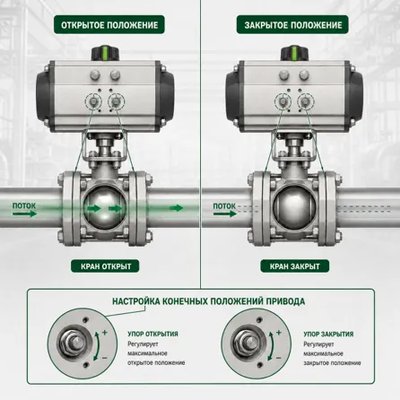

Для регулирования пара лучше подбирать арматуру, которая рассчитана на этот режим. Обычный шаровый кран может быть хорошим запорным решением, но плохим регулятором.

Автоматизация: почему поворот на 90 градусов не решает все

Шаровый кран удобно автоматизировать. Ему не нужен многооборотный привод, как некоторым другим типам арматуры. Достаточно повернуть шар на 90 градусов. Поэтому на паровых и технологических линиях часто используют шаровые краны с пневматическими или электрическими приводами. Но простая кинематика не отменяет точного подбора. Привод должен развивать достаточный крутящий момент с запасом. Этот момент зависит от диаметра, перепада давления, типа седла, материала, температуры и состояния крана. Для металлических седел и тяжелых режимов момент может быть выше, чем у обычного крана с мягкими седлами.

Скорость срабатывания тоже нужно проверять. Быстрое закрытие не всегда полезно. На некоторых линиях резкое перекрытие может спровоцировать гидроудар или сильный ударный режим в трубопроводе. Иногда требуется настроить скорость открытия и закрытия через пневмодроссели или выбрать другую схему управления. Отдельная тема - конечные положения. Если привод не доводит шар до полного открытия, поток идет через суженное сечение, а кромки шара получают лишнюю нагрузку. Если кран не доходит до полного закрытия, появляется утечка, которая постепенно повреждает седла и рабочую поверхность шара.

Что проверить при автоматизации:

Параметр	Почему он важен
Крутящий момент	Привод должен уверенно открывать и закрывать кран
Скорость срабатывания	Слишком резкое закрытие может быть опасно для линии
Конечные положения	Неполное открытие или закрытие ускоряет износ
Место под привод	Узел должен быть доступен для монтажа и обслуживания
Режим отказа	Нужно понимать, что произойдет при потере воздуха или питания

Автоматизация шарового крана кажется простой, но ошибка в приводе часто проявляется уже после монтажа: кран не закрывается до конца, срабатывает слишком резко, не помещается в узел или требует доработки обвязки.

Сварное присоединение и монтаж: где чаще всего ошибаются

На тяжелых режимах часто используют краны с приварным присоединением. У такого соединения нет резьбового или фланцевого стыка, но монтаж становится требовательнее. Ошибка при сварке может повредить внутренние поверхности, седла, уплотнения или привод. Перед монтажом нужно смотреть инструкцию производителя. Универсального порядка для всех кранов нет. У разных конструкций могут быть разные требования к положению шара, нагреву, снятию привода и защите внутренних деталей. Одна из частых задач - защитить рабочую поверхность шара и седла от сварочных брызг, окалины и грязи. Если частицы попадут в зону уплотнения, они могут повредить поверхность при первом же цикле открытия и закрытия. Еще один риск - перегрев. При сварке тепло не должно бесконтрольно уходить в зону седел, уплотнений штока или привода. Особенно аккуратно нужно работать с кранами, где внутри есть чувствительные элементы или покрытия. Если требуется термообработка сварного соединения, ее согласуют с документацией на изделие. Если привод снимают перед сваркой, после монтажа его нужно вернуть правильно. Нельзя просто поставить привод обратно "как было" и считать работу законченной. Нужно проверить положение шара, конечные упоры, направление открытия и закрытия, индикацию положения и фактическое срабатывание.

Ошибка	Что может случиться
Перегрев зоны седел	Потеря герметичности или повреждение внутренних деталей
Попадание брызг и окалины	Повреждение шара и седла
Неправильная установка привода	Кран не полностью открывается или закрывается
Нет места под привод	Узел сложно обслуживать
Игнорирование инструкции производителя	Возможны отказ, утечки и спорные гарантийные случаи

Сварной шаровый кран для тяжелого режима - это не фитинг, который можно поставить без подготовки. Здесь нужна нормальная технология монтажа, чистота, контроль положения и проверка после установки.

Что проверить перед заказом шарового крана для тяжелого режима

Для обычной линии иногда кажется достаточным указать DN, PN и материал корпуса. Для паровых, дренажных, продувочных и энергетических участков этого мало. Нужны рабочие условия. Давление можно указывать как PN или в барах, в зависимости от документации и привычной системы. Но PN и фактическое рабочее давление не стоит смешивать. PN говорит о номинальном классе давления, а реальный режим зависит еще и от температуры, среды, материала и стандарта. Поэтому в хорошей заявке лучше указывать и класс арматуры, и фактические условия: например, рабочее давление в барах, температуру, среду и режим работы.

Перед заказом стоит проверить:

Что проверить	Почему это важно
Рабочая среда	Пар, конденсат, вода, воздух, газ или химия требуют разных исполнений
Температура	Влияет на седла, уплотнения, материал и допустимое давление
Давление или PN	Определяет нагрузку на корпус, шар, седла и присоединение
Перепад давления	Влияет на крутящий момент, износ и работу привода
Фактический проход	Важен для скорости, потерь давления и дренажа
Режим работы	Постоянный поток, короткое открытие, продувка, дренаж, отсечение
Тип седла	Мягкое, усиленное полимерное или металлическое
Присоединение	Фланцевое, муфтовое, приварное или другое
Привод	Нужно проверить момент, скорость, питание или давление воздуха
Монтажное место	Должен быть доступ к крану, приводу, сварке и обслуживанию
Документация	Паспорт, ограничения производителя, испытания, маркировка

Если данных нет, выбор превращается в предположение. Для тяжелого режима это рискованно. Ошибка может проявиться не сразу, а после пуска: кран начинает туго ходить, пропускать, шуметь, изнашивать седла или не доходить до конечного положения.

Когда лучше выбрать другой тип арматуры

Шаровый кран не должен быть ответом на любую задачу. В паровых системах это особенно заметно. Если нужно точно регулировать расход, лучше рассматривать регулирующий клапан или специальный шаровый кран с расчетной характеристикой. Если поток постоянно идет через промежуточное положение, обычная шаровая конструкция будет работать с повышенным износом. Если система чувствительна к резкому закрытию, нужно смотреть не только тип крана, но и скорость срабатывания, привод, возможность плавного управления и риск гидроудара. Иногда лучше выбрать арматуру, которая закрывается медленнее или дает более предсказуемый ход. Если среда абразивная, грязная или содержит твердые частицы, стандартное мягкое седло может быстро повредиться. В таких случаях проверяют металлические седла, покрытия или другой тип арматуры. Если производитель не подтверждает работу выбранного крана на нужной температуре, давлении и среде, лучше не пытаться "дотянуть" изделие до режима. Для паровых и энергетических систем нужен подтвержденный диапазон, а не надежда, что кран выдержит.

Короткий ориентир по выбору

Шаровый кран можно рассматривать для паровых и энергетических систем, если задача связана с отсечением, кратковременным открытием, дренажом, продувкой или автоматическим управлением в режиме открыто/закрыто. Но перед выбором нужно проверить не только DN и PN. Нужны среда, температура, давление в барах или класс PN, перепад давления, фактический проход, тип седла, присоединение, привод и требования к монтажу.

Самые частые ошибки выглядят так:

Ошибка	Почему это проблема
Выбрали обычное мягкое седло для тяжелого пара	Материал может не выдержать температуру или нагрузку
Не проверили фактический проход	Потери давления и скорость могут оказаться выше ожидаемых
Используют кран для постоянного регулирования	Седла и кромки шара работают в тяжелом режиме
Не настроили привод	Кран не полностью открывается или закрывается
Нарушили монтаж при сварке	Повреждаются внутренние поверхности и уплотнения
Не сверили рабочий диапазон по паспорту	Кран может не соответствовать реальному режиму

Правильный подбор начинается не с фразы "нужен шаровый кран на пар", а с условий работы. Только после этого можно выбирать конструкцию.

Вывод

Шаровый кран в паровой или энергетической системе - это не тот же самый кран, который ставят на обычную линию воды или воздуха. В тяжелых режимах решают детали: седло, покрытие, проход, температура, давление, перепад, привод, сварка и настройка конечных положений. Для дренажей, продувок, отсечения вспомогательных линий и автоматизированных узлов подходящее исполнение может быть удобным и надежным. Но для постоянного регулирования пара обычный шаровый кран лучше не использовать без отдельной проверки. Главный вывод простой: выбирать нужно не по названию "шаровый кран", а по режиму работы. Если известны среда, давление, температура, проход, тип седла и требования к монтажу, кран можно подобрать спокойно. Если этих данных нет, даже правильный на вид DN не гарантирует нормальную работу.
