Шаровый кран с рычагом или ручкой-бабочкой: что выбрать

При выборе шарового крана ручку часто оценивают по фотографии: длинная кажется удобнее, короткая занимает меньше места. После монтажа выясняется, что рычаг упирается в соседнюю трубу, а бабочку трудно захватить рукой. Особенно заметны такие промахи в тесных шкафах и узлах с несколькими линиями. Разберём, чем отличаются два варианта управления, как проверить место для поворота и когда замена рукоятки допустима. Речь пойдёт об обычных двухходовых запорных кранах с ручным управлением.

Чем рычаг отличается от ручки-бабочки

Рычаг представляет собой вытянутую рукоятку, которая обычно выступает в одну сторону от штока. За её свободный конец удобно взяться ладонью. Бабочка имеет два коротких крыла по обе стороны оси. Её поворачивают, захватывая эти выступы пальцами или кистью, в зависимости от размера детали. Конкретные формы различаются: встречаются плоские и объёмные ручки, металлические исполнения с покрытием и другие варианты. Поэтому по одному названию нельзя определить ни точные габариты, ни удобство хвата. Обе рукоятки передают поворот на шток и далее на шар. У обычного двухходового крана полный переход между открытым и закрытым положениями составляет четверть оборота. Компактная ручка не уменьшает этот угол, а длинная не требует нескольких оборотов. Для понимания остальных узлов можно обратиться к статье об устройстве и типах присоединения шаровых кранов. Здесь главное внимание уделим тому, как человек пользуется уже установленной арматурой.

Что остаётся свойством самого крана

Форма ручки не сообщает, из какого материала изготовлен корпус, какой у изделия проход и на какую среду оно рассчитано. Бабочка встречается на полнопроходных моделях, а рычаг не подтверждает промышленное исполнение или повышенное давление. В паспорте латунных кранов БАЗ, например, предусмотрены варианты одной линейки с обоими типами управления. Сравнивая предложения, следует отдельно сверять серию, DN, PN, материал, температуру и присоединение. Если у двух кранов совпадает только размер резьбы, сравнение по ручкам будет неполным. Они могут различаться диаметром прохода, конструкцией штока и уплотнениями. Для честного выбора удобно взять два исполнения одной серии или сопоставимые модели с известными характеристиками. Тогда станет понятно, что меняется именно из-за управления, а что относится к конструкции запорной части.

Какой кран легче поворачивать

Для поворота шара нужно создать крутящий момент на штоке. Чем дальше от оси приложена сила при том же направлении воздействия, тем больший момент она создаёт. Поэтому длинный рычаг обычно позволяет поворачивать один и тот же исправный механизм с меньшим усилием руки. Важна дистанция от оси до места захвата. Полную ширину бабочки нельзя напрямую сравнивать с длиной одностороннего рычага: у короткой ручки выступы расположены по обе стороны штока, а хват может создавать пару сил. Для простого учебного примера возьмём момент 2 Н·м и одну силу, приложенную перпендикулярно рукоятке. При плече 0,10 м потребуется 20 Н, при плече 0,05 м потребуется 40 Н. Это иллюстрация зависимости M = F × l, а не паспортные значения конкретного крана. Реальное усилие зависит от его состояния и условий работы. По этому расчёту нельзя назначать самодельную длину ручки или оценивать допустимую нагрузку на шток.

Почему бабочка одного крана может идти легче рычага другого

Требуемый момент задаётся всем механизмом, поэтому рукоятка лишь одна из составляющих удобства. Сравнение двух разных изделий на прилавке не показывает, как они будут вести себя на рабочей линии. Имеют значение конструкция и состояние уплотнений, условия эксплуатации и длительность простоя. Если исправный кран выбран для своих параметров, управлять им нужно штатным способом. Необычно тугой ход, рывки или резкое изменение привычного усилия требуют выяснения причины. Надевать трубу на рычаг или проворачивать бабочку газовым ключом нельзя считать нормальным способом эксплуатации. В паспорте фланцевых кранов NEWKEY прямо запрещено применять приспособления, увеличивающие плечо рукоятки. Такое воздействие повышает нагрузку на детали и не устраняет причину заедания. Если кран перестал нормально двигаться, действия определяют по инструкции его изготовителя. Подробный разбор вынесен в материал о неисправностях шаровых кранов.

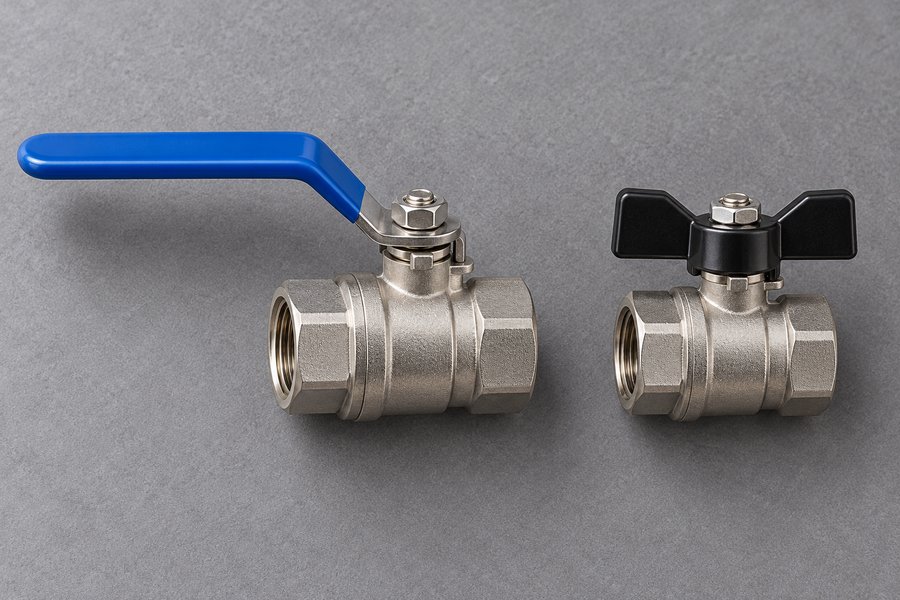

Рычаг и бабочка: сравнение для выбора

Что сравниваем	Рычаг	Ручка-бабочка
Захват	Обычно удобно взяться ладонью за свободный конец	Нужно место для пальцев вокруг коротких крыльев
Пространство для движения	Свободный конец описывает дугу с большим радиусом	Обычно меньше радиус движения, но выступы находятся с двух сторон оси
Усилие при одинаковом механизме	Большее плечо обычно облегчает поворот	При меньшем плече может требоваться более сильный хват
Работа в перчатках	Длинную рукоятку часто проще захватить	Удобство заметно зависит от размеров крыльев и свободного места
Плотная компоновка труб	Нужно проверить всю траекторию движения	Компактность полезна, если сохраняется доступ рукой
Защита от случайного переключения	При необходимости требуется предусмотренная блокировка	Небольшие размеры не заменяют блокирующее устройство
Давление, температура и герметичность	Определяются характеристиками крана	Определяются характеристиками крана
Замена рукоятки	Нужна совместимая деталь для конкретной серии	Нужна совместимая деталь для конкретной серии

Таблица описывает распространённые формы, а не все изделия с такими названиями. Короткий рычаг может занимать меньше места, чем крупная бабочка. Изогнутая рукоятка иногда проходит над соседней деталью, которой касается плоская. Окончательное решение принимают по габаритному чертежу и расположению препятствий на объекте. Если доступен образец, полезно проверить хват в тех перчатках, которыми действительно пользуется персонал.

Как проверить, поместится ли ручка после монтажа

Частая ошибка при компоновке: оценивают кран только в открытом положении. Рычаг лежит вдоль трубы, рядом ничего не задевает, и кажется, что место выбрано удачно. При попытке перекрыть поток свободный конец упирается в стенку шкафа или соседнюю линию. Проверять нужно движение от одного крайнего положения до другого, включая промежуточные углы. Препятствием может стать даже крепёж или выступ фитинга, который не мешает в начале и конце поворота.

Для бабочки проверка тоже обязательна. Оба крыла вращаются вокруг штока, и каждое может встретиться с соседним предметом. Небольшая общая ширина не гарантирует свободный ход в конкретном узле. Кроме того, рука занимает больше места, чем металлическая деталь. Соединение, которое на чертеже выглядит компактным, бывает неудобно обслуживать, если до крыльев можно дотянуться только кончиками пальцев.

Какие размеры снять на месте

Начните с положения оси штока. От неё оцените расстояния до стены, соседней трубы, креплений и дверцы. Затем сопоставьте их с размерами рукоятки и высотой её расположения над корпусом. Учтите теплоизоляцию, если её установят после монтажа: свободное пространство без оболочки трубы может заметно отличаться от окончательного. Отдельно проверьте подход руки со стороны, откуда человек будет обслуживать узел.

Есть ли свободный ход на полную четверть оборота?
Можно ли взяться за ручку, не просовывая пальцы между горячими или движущимися деталями?
Остаётся ли доступ после установки изоляции и закрытия соседних панелей?
Не пересекаются ли рукоятки соседних кранов в нужных рабочих положениях?
Можно ли обслужить крепление и снять совместимую ручку при ремонте?

Если два крана стоят рядом, рассмотрите разные сочетания их положений. Ручки могут не мешать друг другу, когда оба прохода открыты, но пересекаться при закрытии одного из них. Для редкого обслуживания это всё равно неудобно, а для оперативного переключения особенно важно. Лучше обнаружить конфликт при выборе изделия, чем решать его перестановкой деталей после сборки трубопровода.

Когда удобнее кран с рычагом

Если оператор регулярно открывает и закрывает линию, удобный захват становится заметным преимуществом. Рычаг позволяет приложить усилие на расстоянии от штока и обычно хорошо ощущается в ладони. Это полезно при работе в перчатках и там, где кран расположен на уровне, удобном для руки. Но сам по себе такой вариант управления не увеличивает допустимое число циклов изделия: ресурс и режим эксплуатации по-прежнему проверяют по паспорту.

Представим открытый участок трубопровода у рабочего места. Перед краном и сбоку достаточно пространства, рядом нет выступающих деталей. В такой ситуации нет необходимости сокращать габариты любой ценой, и штатный рычаг может оказаться удобнее. При осмотре узла стоит проверить, куда он направлен в обоих крайних положениях и не выходит ли в проход, где его можно задеть одеждой или переносимым предметом.

Когда важен уверенный захват

Иногда кран доступен только сбоку или расположен немного ниже удобной высоты. Длинную ручку может быть проще обхватить, чем короткую бабочку, расположенную близко к корпусу. Однако оценивать это нужно на реальной компоновке. Если рукоятка уходит за трубу и для её захвата приходится тянуться, преимущество длины теряется. Хорошее решение позволяет человеку выполнить полный ход без неудобного выворачивания кисти.

Когда полезна ручка-бабочка

Бабочка может подойти там, где длинному рычагу не хватает радиуса для поворота: в компактном распределительном узле, рядом с оборудованием или внутри шкафа. Это особенно уместно, когда кран не требуется постоянно переключать и к его верхней части есть нормальный доступ. Сначала проверяют, что конкретная модель действительно предлагается с такой рукояткой, затем оценивают пространство для крыльев и пальцев. Например, передняя дверца шкафа ограничивает выступание деталей, а с двух сторон от крана остаётся свободное место. Короткая ручка может удачно вписаться в такую компоновку. Но если корпус почти прижат к соседней трубе, её близость способна помешать захвату. Поэтому утверждение, что бабочка подходит для любого тесного места, неверно. Значение имеет расположение свободного пространства, а не только его общий объём.

Небольшой выступ над трубопроводом

Короткие крылья обычно меньше выступают в сторону, чем длинный рычаг сопоставимого крана. Это удобно рядом с местом прохода или участком, где выполняют другие работы. Однако бабочка не является защитой от несанкционированного открытия и не подтверждает безопасность узла. Если положение должно быть зафиксировано, выбирают исполнение с предусмотренной изготовителем блокировкой и применяют установленный на объекте порядок отключения.

Как понять, открыт кран или закрыт

У многих стандартных двухходовых кранов продольное положение штатной рукоятки относительно прохода соответствует открытию, поперечное закрытию. Пользоваться этим ориентиром можно, когда конструкция и правильность сборки известны. Для изделия с заменённой ручкой, нестандартной формой или непонятной установкой нужно проверить маркировку и паспорт. По положению случайно подобранной детали судить о шаре внутри корпуса ненадёжно. Особенно внимательно проверяют указание положения после ремонта. Рукоятка должна быть установлена так, как предусмотрено изготовителем, а ограничители должны работать правильно. Если деталь прокручивается или не доходит до штатного упора, это повод вывести узел на проверку. Даже правильно стоящая ручка не подтверждает герметичность закрытого крана: положение механизма и отсутствие утечки через затвор проверяются разными способами.

Почему бабочка не предназначена для регулирования сама по себе

Короткую ручку иногда воспринимают как удобный регулятор и оставляют повернутой частично. Но назначение арматуры определяется конструкцией и паспортом. Для рассматриваемых обычных запорных кранов предусмотрены открытое и закрытое рабочие положения; использование для постоянного регулирования может быть прямо запрещено. Ни бабочка, ни рычаг не превращают такой кран в регулирующий. Если требуется управлять расходом, подбирают предназначенное для этого изделие.

Можно ли заменить рычаг на бабочку или наоборот

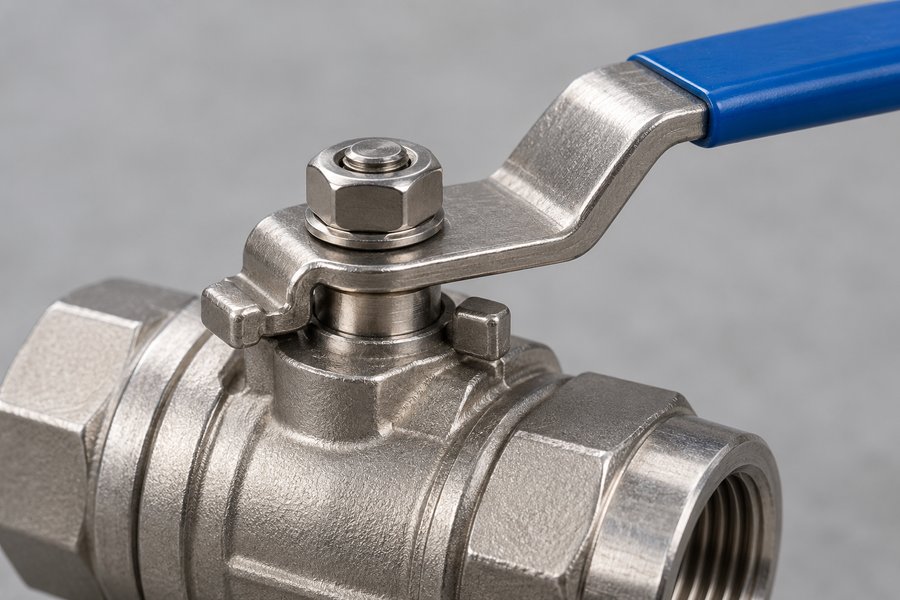

Замена возможна, если производитель предусматривает совместимую рукоятку для этой модели и размера. В каталогах запасных частей встречаются таблицы соответствия ручек конкретным сериям. Они нужны потому, что одной резьбы присоединения или обозначения DN недостаточно. Два крана одного условного диаметра могут иметь разные штоки, крепления и ограничители. Удачная посадка на вид ещё не подтверждает, что узел собран правильно. При заказе запасной детали лучше передать обозначение крана и его изготовителя, DN, фотографию верхнего узла и номер подходящей детали из документации, если он известен. Полезно объяснить причину замены: сломанная ручка, нехватка места или необходимость блокировки. Для каждой из этих задач решение может отличаться. Например, замена повреждённой детали штатным аналогом и переход на другой тип управления требуют разной проверки совместимости.

Что должно совпасть

Проверка	Почему она нужна
Форма и размеры посадки на шток	Ручка должна передавать момент без люфта и повреждения посадочных поверхностей
Крепление и комплект деталей	Гайка, винт, шайбы и другие элементы должны соответствовать предусмотренной сборке
Упоры и ограничение хода	Механизм должен достигать нужных крайних положений
Ориентация рукоятки	Указание открытого и закрытого состояния должно оставаться понятным и правильным
Длина, высота и форма	Нужны свободный ход и возможность захвата после замены
Разрешённое исполнение для модели	Внешнее сходство не подтверждает допустимую нагрузку и совместимость

Растачивать отверстие, подпиливать упоры или подбирать крепёж по принципу «лишь бы держалось» не следует. Так можно получить люфт, неверное ограничение движения или повреждение штока. У разных конструкций детали верхнего узла выполняют разные функции; гайку крепления ручки нельзя путать с элементом регулировки уплотнения. Разборку выполняют по инструкции конкретного крана после предусмотренной подготовки и снятия давления. Одного закрытия рукоятки недостаточно, чтобы считать ремонтируемый участок безопасно изолированным.

Поможет ли замена, если кран тугой

Если ранее исправный кран стал поворачиваться тяжело, сначала выясняют причину. Установка более длинной ручки может скрыть проблему и увеличить нагрузку на механизм. Обратная ситуация тоже требует оценки: после замены рычага на короткую бабочку управление может стать неудобным. Возможность такой перестановки должна подтверждаться документацией, а сам кран должен сохранять нормальный ход. Проверку после сборки выполняют в объёме, предусмотренном изготовителем.

Как выбрать исполнение для заказа

Определите рабочую среду, температуру, давление, необходимый проход и тип присоединения. После этого сравните доступные варианты рукоятки у подходящих моделей. Такой порядок помогает избежать ситуации, когда компактный кран хорошо помещается в шкаф, но не подходит по условиям эксплуатации. Для предварительного подбора в каталоге NEWKEY можно посмотреть муфтовые шаровые краны и уточнить исполнение выбранной позиции. В ассортименте есть, например, латунный никелированный кран DN25 PN40 с ручкой-бабочкой. Наличие такой позиции не означает, что любую другую модель каталога можно оснастить аналогичной ручкой. Для замены и нестандартной комплектации нужно согласовать совместимость отдельно. Сведения о температуре и допустимом рабочем давлении берут из документации на выбранное изделие.

Что сообщить менеджеру

Помимо характеристик трубопровода укажите, как часто кран будут переключать, с какой стороны к нему подходят и какие предметы ограничивают ход. Если задача связана с тесным монтажом, приложите фотографию и размеры относительно оси штока. Фраза «места мало» не объясняет, мешает ли длинная ручка, не хватает ли высоты или невозможно подвести пальцы. Чем конкретнее описана компоновка, тем проще проверить подходящий вариант по чертежу.

Частые вопросы о ручках шарового крана

Какой вариант надёжнее: рычаг или бабочка?

По форме рукоятки надёжность всего крана определить нельзя. Проверяют изготовителя, конструкцию, материалы, допустимые условия и качество сборки. Для самой ручки важны соответствие модели и исправное крепление. Длинный рычаг не делает слабый корпус прочнее, а компактная бабочка не означает низкий ресурс.

Всегда ли бабочка лучше для установки у стены?

Нет. Она может требовать меньше места для движения, но возле стены иногда неудобно захватить ближнее крыло. Нужно проверить траекторию обоих выступов и место для руки. Бывает, что предусмотренный конструкцией рычаг в подходящей ориентации удобнее, чем короткая ручка, зажатая между корпусом и стеной.

Есть ли универсальный диаметр, после которого нужен рычаг?

Единого правила для всех производителей нет. Допустимые варианты управления зависят от серии и требуемого момента. Ориентиром служат заводская комплектация и документация. Рекомендацию для одного семейства кранов нельзя автоматически переносить на другое только потому, что совпадает DN.

Можно ли развернуть ручку, чтобы она не мешала?

У некоторых моделей изготовитель предусматривает изменение ориентации рукоятки. Делать это по аналогии с другим краном нельзя: необходимо сохранить правильную работу упоров и указание положения. Возможность разворота и порядок сборки проверяют по паспорту конкретного исполнения.

Что проверить перед покупкой

Для открытого участка с частым ручным управлением обычно удобно рассмотреть рычаг. В компактном узле стоит проверить исполнение с бабочкой, оставив место для полного хода и захвата. В обоих случаях решение подтверждают габаритным чертежом и параметрами крана. Если требуется заменить штатную рукоятку, заранее уточняют совместимость детали, крепления и упоров. Эти проверки проще выполнить до монтажа, пока расположение узла ещё можно изменить.
