Строительная длина фланцевого шарового крана: как измерить и подобрать замену

Новый шаровый кран может подходить по диаметру и давлению, но оказаться слишком коротким для старого трубопровода. Или слишком длинным: между фланцами он просто не поместится. При замене арматуры эту разницу определяет строительная длина. Разберём, где искать размер L, между какими поверхностями его измеряют и что ещё сверить перед заказом. На реальных примерах покажем, почему у двух кранов DN40 длина бывает разной и как подготовить данные для подбора без догадок по фотографии.

Что такое строительная длина шарового крана

Какой размер обозначают буквой L

Строительная длина проходного фланцевого шарового крана показывает, какой участок по длине трубопровода занимает сам кран между торцевыми плоскостями его присоединительных частей. В размерной документации её часто обозначают буквой L. Для распространённого исполнения с выступающими уплотнительными поверхностями речь идёт о расстоянии между этими поверхностями с двух сторон крана. Если у фланцев другая форма уплотнения, границы размера нужно уточнить по чертежу и применённому стандарту. Измерять между любыми двумя удобными кромками нельзя. Этот размер нужен прежде всего для монтажа и замены. В существующей линии ответные фланцы уже приварены к трубам, а рядом могут находиться опоры, насос или другое оборудование. Поэтому длину нового крана выбирают с учётом готового узла. Если оставить её без внимания, несоответствие обнаружится только после остановки трубопровода и демонтажа старой арматуры. Указать L в заявке обычно проще, чем потом искать другое изделие или менять участок трубы.

Чем строительная длина отличается от других габаритов

В паспорте рядом с L встречаются высота, наружный диаметр фланца, длина рукоятки и размеры площадки под привод. Они отвечают на другие вопросы: хватит ли места над трубой, пройдёт ли рукоятка рядом со стеной, получится ли закрепить привод. DN обозначает номинальный диаметр и тоже не определяет длину корпуса. Чтобы не перепутать значения, сначала найдите размерную линию на рисунке, затем её буквенное обозначение и только после этого нужную строку таблицы.

Параметр	Что показывает	Для чего нужен при замене
Строительная длина L	Расстояние между заданными торцевыми плоскостями присоединений крана	Проверить совместимость с длиной существующего узла
DN	Номинальный диаметр	Выбрать требуемый типоразмер; длину проверить отдельно
Присоединительные размеры фланцев	Расположение и размеры крепёжных отверстий, геометрию уплотнительных поверхностей	Проверить, соединится ли кран с ответными фланцами
Габариты рукоятки или привода	Пространство, необходимое для управления и размещения оборудования	Убедиться, что после установки кран можно переключать и обслуживать

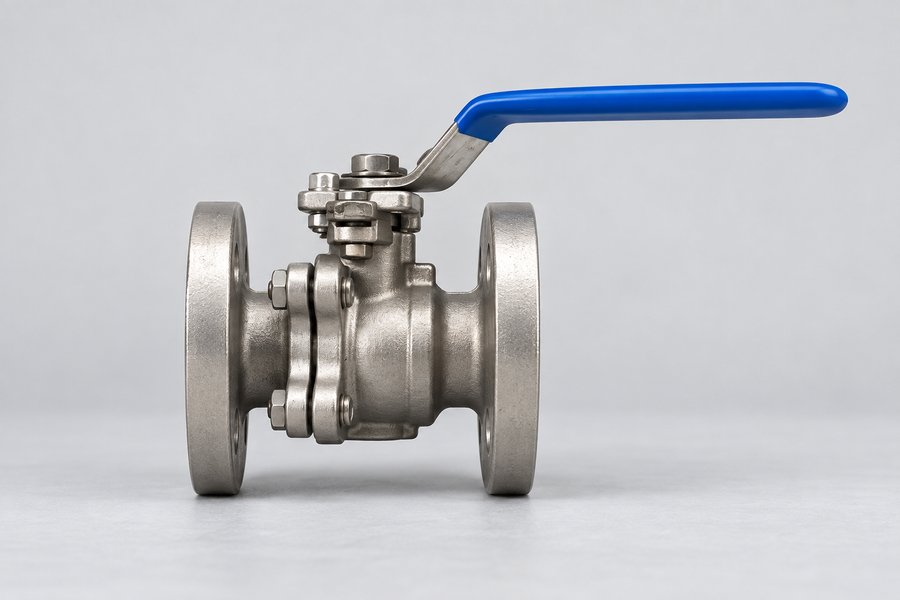

Почему у шаровых кранов одного DN бывает разная длина

В каталоге NEWKEY есть фланцевый шаровый кран под привод 2PC, AISI304, DN40, PN16, L=163,5 мм. Длина указана прямо в названии карточки. В опубликованном паспорте другой серии, трёхсоставных фланцевых кранов NK-BFp из AISI304 и AISI316, для DN40 приведён размер L=200 мм. Разница составляет 36,5 мм. Это значения конкретных исполнений из двух документов, а не правило для всех кранов 2PC и 3PC.

Представим, что в линии установлен кран с длиной 200 мм, а для замены выбрали исполнение 163,5 мм. Даже если остальные характеристики подошли, прежнее расстояние между фланцами не обеспечит сборку такого же узла без решения вопроса с длиной. Покупателю нужно найти исполнение с подходящим L либо согласовать изменение монтажного узла. Делать вывод о взаимозаменяемости только по надписи DN40 на корпусе в этом случае было бы ошибкой.

Обозначения 2PC и 3PC не заменяют размерный чертёж

Обозначения 2PC и 3PC описывают число основных составных частей корпуса. Из них нельзя получить строительную длину расчётом или выбрать её по памяти. В ассортименте разных производителей встречаются исполнения с различной геометрией; конкретный размер задаётся документацией изделия. Поэтому фраза в заявке «нужен такой же трёхсоставной кран» ещё не решает задачу замены. Название серии, артикул и чертёж старого крана дают гораздо больше полезной информации.

Фотография помогает узнать конструкцию, найти маркировку и оценить доступное место. Определять миллиметры по перспективному снимку ненадёжно: ближний фланец кажется больше дальнего, часть корпуса скрыта, а рукоятка меняет общие пропорции. Даже похожие изображения в двух карточках не подтверждают одинаковую длину. Для фланцевых шаровых кранов лучше сопоставлять размерную документацию выбранных исполнений.

Где найти строительную длину фланцевого крана

Начните с паспорта или габаритного чертежа именно той серии, которую собираетесь заказать. Найдите изображение крана и размер вдоль оси прохода. Затем проверьте таблицу: она может быть построена по строкам DN или, наоборот, по столбцам. Убедитесь, что смотрите нужный диаметр, давление и исполнение. Соседняя таблица для другой серии может выглядеть почти так же, но содержать другие значения. Если размер есть в названии товара, его тоже стоит сопоставить с чертежом поставляемого изделия. Особенно внимательно нужно относиться к общему паспорту на несколько вариантов. В одном файле могут быть разные материалы, присоединения или исполнения корпуса. Само наличие слова «фланцевый» на первой странице ещё не доказывает, что выбранная таблица относится к вашему артикулу. Если связь между моделью и размерной таблицей неочевидна, запросите подтверждение у поставщика. Полезная формулировка: «Подтвердите строительную длину L и пришлите чертёж предлагаемого крана DN40 PN16».

Что означают FTF и face-to-face

В англоязычной документации размер между торцевыми плоскостями фланцев часто называют face-to-face и сокращают до FTF. Если ищете длину в иностранном каталоге, эти обозначения помогут найти нужную таблицу. Но буквы сами по себе не объясняют все особенности измерения. Для фланцев с разными уплотнительными поверхностями нужно смотреть, между какими плоскостями проведена размерная линия. Изделия с выступом, плоской поверхностью или специальным уплотнительным соединением нельзя сравнивать по случайно выбранным кромкам.

Есть ли единая таблица строительных длин по DN

Почему ссылки на стандарт недостаточно

Строительные длины стандартизируют, чтобы упростить проектирование и замену арматуры. Например, ISO 5752:2021 устанавливает базовые ряды размеров для металлической арматуры во фланцевых трубопроводах. EN 558:2022 также посвящён строительным длинам фланцевой арматуры, а ASME B16.10 рассматривает соответствующие размеры в системе стандартов ASME. Однако название стандарта нельзя читать как обещание одной длины для любого шарового крана заданного DN. У документа есть область применения и условия выбора размера. В заявке или чертеже может быть указан стандарт, размерный ряд и номинальный размер изделия. Проверять нужно их сочетание. Если поставщик пишет только «по DIN» или «по ГОСТ», из этой фразы нельзя понять строительную длину: ссылка может относиться к фланцевому присоединению или другому параметру. Попросите обозначить документ, который задаёт именно L, и подтвердить само значение в миллиметрах. Для заказа замены измеренный и согласованный размер полезнее общей ссылки без уточнений.

Как пользоваться таблицей без ошибки

Таблица строительных длин полезна, когда известно, для каких кранов она составлена. Перед чтением проверьте её заголовок, тип арматуры, присоединение, диапазон давления и обозначение ряда, если оно предусмотрено. После этого найдите свой DN и соответствующий столбец. Не переносите число из таблицы для другой конструкции только потому, что диаметр совпадает. Даже правильно найденное значение нужно связать с документацией изделия, которое фактически предложено к поставке. По этой причине универсальная таблица «DN40 всегда 200 мм, DN50 всегда 230 мм» для всех фланцевых шаровых кранов вводила бы читателя в заблуждение. Такие числа могут быть верными для конкретной серии и неверными для другой. Если вы ведёте собственную таблицу замен, рядом с DN и L записывайте производителя, серию, артикул, присоединение и документ, из которого взят размер. Тогда сохранённые данные можно будет проверить при следующем заказе.

Как измерить строительную длину шарового крана

Для снятого крана найдите обе торцевые плоскости, которыми он присоединяется к трубопроводу. Сопоставьте их с границами L на чертеже. У распространённых фланцев с выступающей уплотнительной поверхностью измерение ведут между поверхностями выступов. Тыльные стороны фланцев, головки болтов корпуса и край рукоятки в этот размер не входят. Если есть паз, шип, кольцевое уплотнение или другая специальная форма, сначала уточните принятую базу измерения. Иначе получится точное число, относящееся к другому расстоянию. При измерении вдоль оси крана инструмент должен охватывать выбранные плоскости без диагонального перекоса. Для небольшого изделия подойдёт инструмент с достаточным диапазоном измерений; для более крупного удобен другой способ контроля по параллельным базам. Не пытайтесь получить точный результат маленьким штангенциркулем, который не перекрывает длину детали. Рулетка помогает оценить размер, но различие в несколько миллиметров лучше уточнять по чертежу и подходящим измерительным инструментом.

Что делать, если кран ещё установлен

До демонтажа соберите доступные данные: маркировку, старый паспорт, чертёж узла и фотографии. Если торцы крана закрыты ответными фланцами, безопаснее уточнить длину по документации, чем ослаблять соединение ради замера. Доступный наружный размер может включать части трубопровода и прокладки. В записи укажите, между какими точками он измерен. Фраза «между фланцами 205 мм» без пояснения не позволяет понять, идёт ли речь о самом кране, монтажном зазоре или расстоянии между наружными сторонами ответных фланцев. Если для контроля нужен демонтаж, его проводят после предусмотренной для данного узла подготовки: отключения, снятия давления и безопасного удаления среды. Самого нулевого показания ближайшего манометра может быть недостаточно, чтобы судить о состоянии полостей крана и участка линии. Для арматуры с приводом также исключают непреднамеренное переключение. Это работа для персонала, обслуживающего трубопровод, по принятому на объекте порядку. Проверка длины не требует разбирать корпус крана.

Как записать результат, чтобы его поняли при подборе

Записывайте не только число, но и то, что вы измерили. Например: «Строительная длина снятого крана между уплотнительными поверхностями фланцев по чертежу, без прокладок». Отдельно укажите точность или предварительный характер замера, если измеряли рулеткой. Полезно приложить снимок изделия и простую схему с двумя отмеченными границами. Схема может быть нарисована от руки: для подбора гораздо важнее понятные точки отсчёта, чем красивое оформление.

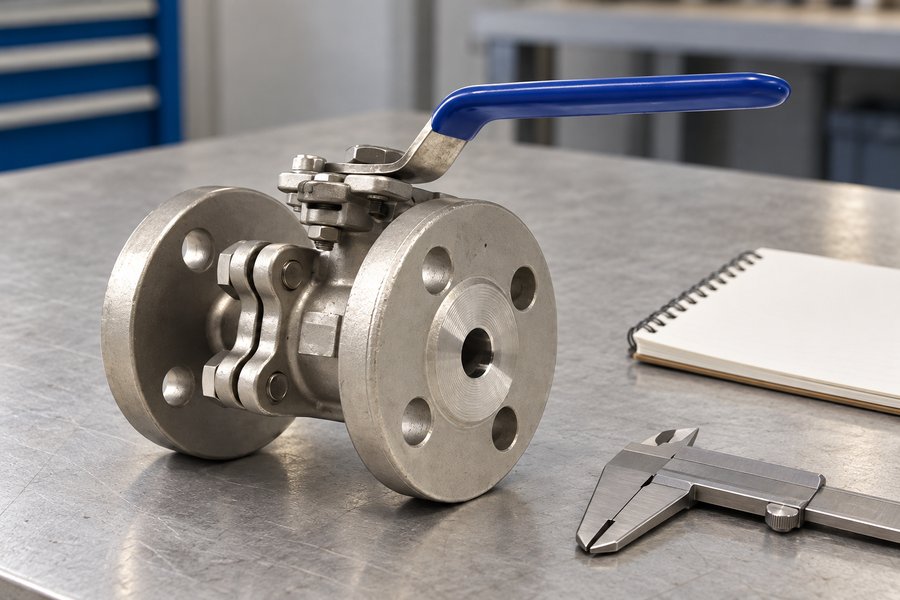

Входят ли прокладки в строительную длину

Отдельные монтажные прокладки между фланцами крана и ответными фланцами трубопровода не относятся к строительной длине самого крана. Поэтому после снятия изделия расстояние между оставшимися уплотнительными поверхностями трубопровода может отличаться от L. Для обычного узла с двумя плоскими прокладками в собранном состоянии это расстояние включает длину крана и толщины обеих прокладок после обжатия. Для других типов уплотнения геометрию соединения рассматривают по соответствующему чертежу. После разборки положение труб тоже может измениться: на него влияют закрепление линии и её состояние. Поэтому зазор, измеренный после демонтажа, нельзя автоматически объявлять строительной длиной старого крана. Предпочтительно иметь два отдельных значения: размер самого изделия и доступное расстояние в подготовленном монтажном узле. Если они не согласуются с документами, причину выясняют до заказа. Подгонять длину нового крана под случайно полученный зазор без проверки трубопровода не стоит.

Почему исходной толщины прокладки недостаточно для расчёта

Толщина новой прокладки до затяжки и её толщина в собранном соединении могут различаться. Величина изменения зависит от конкретного уплотнения и условий сборки. Поэтому нельзя просто измерить зазор, вычесть удвоенную толщину первой попавшейся прокладки и считать результат точным L. Такой расчёт требует знать конструкцию узла и параметры применяемого уплотнения. Если старый кран снят и его торцы доступны, непосредственная проверка изделия вместе с чертежом обычно даёт более понятную исходную информацию. Прокладки выбирают по требованиям фланцевого соединения, среде, температуре и давлению. Увеличение их толщины ради заполнения лишнего пространства меняет конструкцию стыка и требует отдельного обоснования. Для подбора ответных деталей можно использовать раздел фланцев, но совместимость соединения всё равно проверяют по его размерам и исполнению. Строительную длину крана и параметры уплотнения лучше согласовывать как связанные, но отдельные характеристики.

Что сверить кроме строительной длины

Присоединение и рабочие условия

Когда L совпал, проверьте само фланцевое присоединение. Нужны подходящие расположение крепёжных отверстий, их число и диаметр, а также совместимые уплотнительные поверхности. Одинаковый наружный диаметр фланцев ещё не подтверждает совместимость. Затем сверяют допустимые для изделия давление и температуру, материал корпуса и уплотнений, рабочую среду и требуемую герметичность. Равная длина помогает установить кран на прежнее место, но не подтверждает его пригодность для технологического процесса.

Место для управления, крепежа и обслуживания

Осмотрите пространство вокруг узла. Рукоятке нужен свободный ход, приводу и его кабельным вводам либо воздушным подключениям тоже требуется место. Крепёж должен быть доступен для установки и последующего снятия. При замене ручного крана сборкой с приводом длина по оси трубы может остаться подходящей, а высота и боковые габариты измениться. Поэтому в тесном помещении полезны общий снимок узла и размеры до стены, соседней трубы или оборудования. Уточните также, как кран будут вынимать при следующем обслуживании. Возможность открутить гайки ещё не означает, что изделие получится извлечь из жёстко закреплённого участка. Путь демонтажа и необходимое пространство зависят от конструкции узла. Если прежний кран трудно снимался, замена на изделие с тем же L сама по себе эту проблему не исправит. Её стоит обсудить с человеком, который отвечает за монтаж и обслуживание линии.

Что передать для подбора	Где взять информацию	Что это позволит проверить
Серия или артикул старого крана, DN и PN	Маркировка, паспорт, спецификация	Определить исходное исполнение
L с указанием границ измерения	Размерный чертёж и контроль изделия	Сопоставить длину старого и нового крана
Стандарт и исполнение фланцев, крепёжные размеры	Документация узла, размерный рисунок	Проверить совместимость присоединения
Среда, рабочие давление и температура	Данные технологического процесса	Проверить пригодность материалов и исполнения
Тип управления и ограничения по месту	Чертёж сборки, фотографии и замеры узла	Оценить размещение и доступ для обслуживания

Что делать, если новый кран короче или длиннее старого

Если требуется сохранить существующий узел, начните с поиска крана с нужной строительной длиной. Для этого сравнивают конкретные серии и запрашивают размерные чертежи. Переход с одной конструкции корпуса на другую возможен только после проверки остальных требований, а не ради одного подходящего числа L. Отправить поставщику старый чертёж и требуемую длину лучше до выбора артикула. Тогда предложение можно оценить целиком, пока оборудование ещё не заказано.

Изменение узла требует отдельного решения

Если подходящего исполнения нет, вопрос решают на уровне трубопроводного узла. В зависимости от его конструкции может рассматриваться изменение участка трубы или установка специально рассчитанного соединительного элемента. Но такое решение нельзя назначать заочно по разнице двух длин. Нужно проверить геометрию, давление, уплотнения, крепёж, опоры и возможность обслуживания. Поставщик арматуры может подтвердить размеры крана; изменение трубопровода согласуют с ответственным за этот трубопровод специалистом. Стягивание фланцев болтами не служит способом исправить несоответствие длины или перекос линии. Так можно передать нагрузку на корпус и нарушить условия работы соединения. Так же не следует самовольно набирать пакет прокладок, чтобы заполнить зазор у слишком короткого крана. Разницу нужно устранить предусмотренным для узла решением. При подборе замены полезно сразу написать, допускается ли изменение трубопровода или требуется установка на прежнее место без его переделки.

Как составить заявку на замену фланцевого шарового крана

Укажите, что подбираете замену существующему крану, и перечислите подтверждённые параметры. Данные, которых нет, лучше обозначить как неизвестные. Особенно это относится к исполнению фланцев и уплотнений: их нельзя уверенно восстановить по одному общему снимку. Приложите паспорт либо размерный чертёж, фотографии маркировки и узла. Если фактический замер отличается от документа, передайте оба значения с пояснением. Скрывать расхождение округлением до удобного числа не нужно.

Короткий шаблон заявки: «Нужен фланцевый шаровый кран для замены установленного изделия. DN ___, PN ___, строительная длина L ___ мм по приложенному чертежу. Фланцы: стандарт и исполнение ___. Рабочая среда ___, давление ___, температура ___. Материал и уплотнения по требованиям ___. Управление ___. Переделка существующего трубопровода не предусмотрена. Просим подтвердить размеры и прислать чертёж предлагаемой модели». Пустые поля заполняют фактическими данными, а не предполагаемыми значениями.

Что проверить в предложении поставщика

В ответе должны быть понятны модель, её строительная длина и документ, по которому размер подтверждён. Сверьте их с вашей заявкой вместе с присоединением и рабочими условиями. Если предлагается другой L, это отличие нужно обсудить до покупки. Для исполнения с приводом запросите габариты всей сборки. У фланцевых кранов с площадкой под привод размеры самого крана и установленного на нём оборудования проверяют отдельно.

Что важно запомнить перед заказом

Строительная длина фланцевого шарового крана нужна, чтобы проверить его место в трубопроводе. Найдите L на чертеже, уточните границы измерения и сопоставьте размер старого изделия с предлагаемой заменой. Отдельно проверьте фланцы, уплотнения, рабочие условия и пространство для управления. Такой набор данных позволяет заметить несовпадение до покупки и выбрать решение заранее, пока старый кран ещё стоит на месте.
